產品介紹

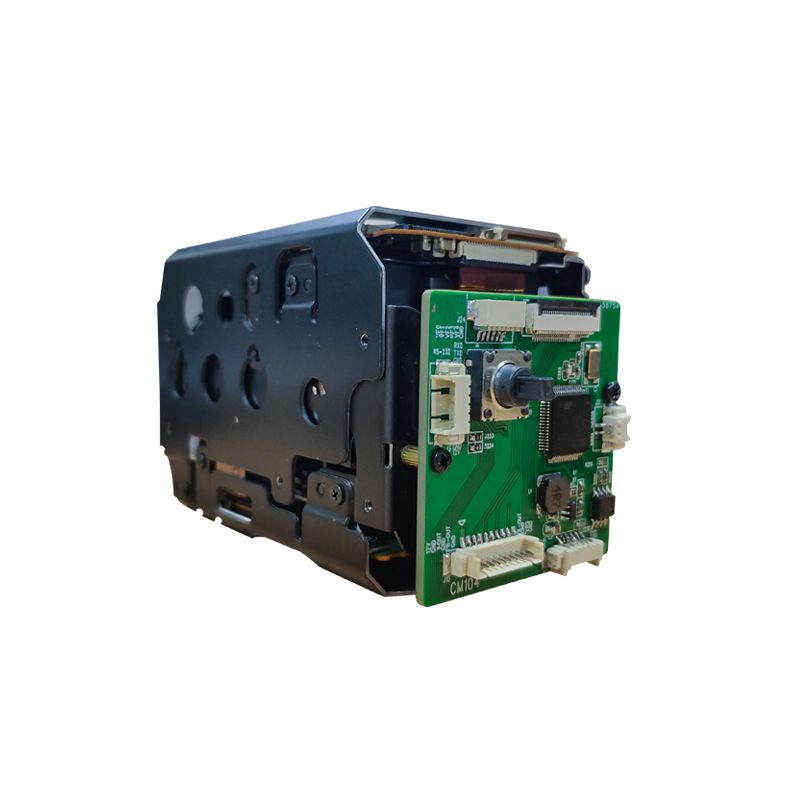

1， 通過 FFC 線接入 SONY 高清一體化機芯模組，無需對機芯做出任何設置，可以自動識別顯示配置相機輸出Y PB PR 高清分量圖像及CVBS 標清圖像
2， 同時支持兩個RS485 接口 一個RS232-TTL 一個RC232C 一個IO 口 一個按鍵控制等多種方式控制攝像機，支持?jǐn)嚯娪洃浌δ埽噶钔競鳌?/p>
3， 控制協議支持：SONY VISCA ，PELCO-P ,PELCO-D,AUTO（默認）可選擇
4， 波特率：2400 4800 9600（默認）38400 115200 多種可選 ID 1(默認,可修改)
5， 視頻格式支持 720P50/60,1080I50/60, 1080P25/30，1080P50/60 等多種格式
6， 相機支持接入SONY FCB、CM 全系列機芯及 SONY VISCA 協議的各種國產攝像機的接入
7， 尺寸大?。?/span>45MM*45MM
8， 中間定位孔:38*38 等 孔徑 2MM
產品參數
|

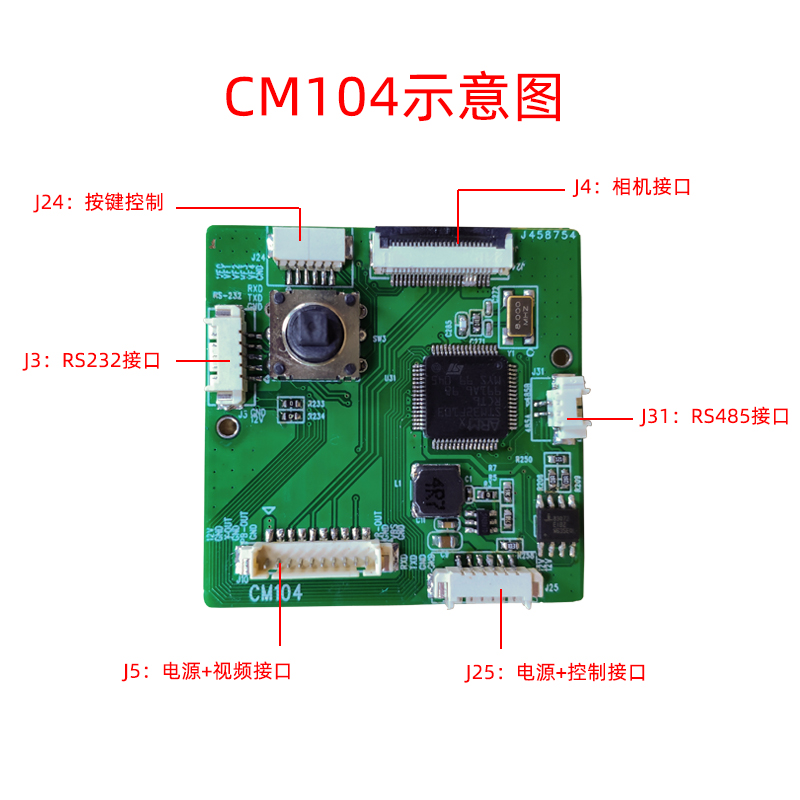

表 1 接口功能介紹表 |
||
|
序 號 |
接口名稱 |
說明 |
|
1 |
J24：6P 按鍵控制 |
按鍵控制接口 |
|
2 |
J4：24P 相機接口 |
與相機連接的接口，從左往右依次為 1-24 號各引腳 定義見表 9 |
|
3 |
J3：5P RS232C 接口 |
共 5 個針腳，從上往下依次為 1-5 號各引角定義見 表 2 |
|
4 |
J31：2P RS485 接口 |
共 2 個針角，從上往下依次為 1-2 號各引角定義見 表 3 |
|
5 |
J5：10P 電源+視頻接口 |
共 10 個針腳，從左往右依次為 1-10 號各引角定義 見表 4 |
|
6 |
J25：6P 電源+控制接口 |
共6 個針角 從左往右依次為1-6 號各引角定義見表 5 |
|
7 |

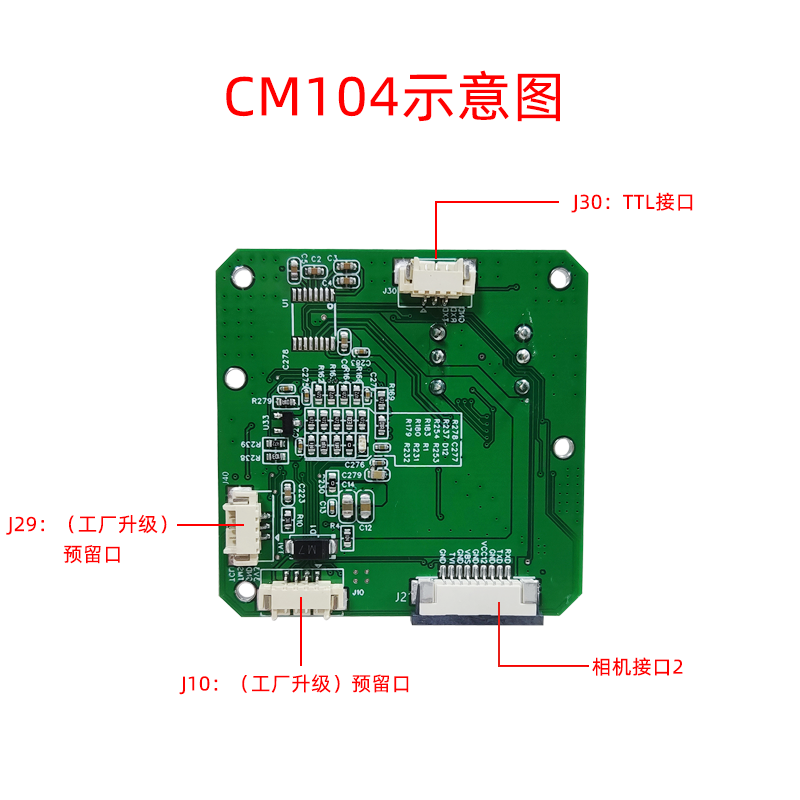

J30：3P 相機TTL 接口（定制） |
共 3 個針腳，從左往右依次為 1-3 號各引腳定義見 表 6 |
|
8 |
J29：2P RS485 接口 |
共 2 個針角，從上往下依次為 1-2 號各引角定義見 表 7 |
|
9 |
J10：4P （工廠升級）預留口 |
共 4 個針角，從左往右依次為 1-4 號各引角定義見 表 8 |
|
表 2 J3：5P RS232 接 口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
RXD-RS232C |
攝像機串口接收 |
|
2 |
TXD-RS232C |
攝像機串口發送 |
|
3 |
GND |
電源地 |
|
4 |
GND |
電源地 |
|
5 |
12V |
12V 電源輸入 |
|
表 3 J31 2P RS485 接 口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
485B |
攝像機串口發送 |
|
2 |
485A |
攝像機串口接收 |
|
表4 J5 10P 電源+視頻接口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
12V |
電源輸入 |
|
2 |
GND |
電源地 |
|
3 |
Y-OUT |
視頻 Y 信號 |
|
4 |
GND |
電源地 |
|
5 |
PB-OUT |
視頻 PB 信號 |
|
6 |
GND |
電源地 |
|
7 |
PR-OUT |
視頻 PR 信號 |
|
8 |
GND |
電源地 |
|
9 |
VBS |
VBS 信號 |
|
10 |
GND |
電源地 |
|
表5 J25 6P 電源+控制接口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
RXD-TTL |
攝像機串口接收 |
|
2 |
TXD-TTL |
攝像機串口發送 |
|
3 |
GND |
通訊地 |
|
4 |
GND |
電源地 |
|
5 |
12V |
電源輸入 |
|
6 |
12V |
電源輸入 |
|
表6 J30 3P TTL 接口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
TX |
電源地 |
|
2 |
RX |
攝像機串口發送 |
|
3 |
GND |
攝像機串口接收 |
|
表7 J29 2P RS485 接口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
485A |
攝像機串口接收 |
|
2 |
485B |
攝像機串口發送 |
|
表8 J10 4P（工廠升級）預留口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
TCLK |
|
|
2 |
TMS |
|
|
3 |
GND |
電源地 |
|
4 |
3V3 |
3.3V 輸出 |
|
表9 J4 24P 相機接口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
GND |
電源地 |
|
2 |
TXD |
攝像機串口發送 |
|
3 |
RXD |
攝像機串口接收 |
|
4 |
RESET |
|
|
5 |
GND |
電源地 |
|
6 |
NC |
NC(無定義） |
|
7 |
GND |
電源地 |
|
8 |
NC |
NC(無定義） |
|
9 |
GND |
電源地 |
|
10 |
VBS-OUT |
VBS 輸出信號 |
|
11 |
GND |
電源地 |
|
12 |
Y-OUT |
視頻 Y 信號 |
|
13 |
GND |
電源地 |
|
14 |
PB-OUT |
視頻 PB 信號 |
|
15 |
GND |
電源地 |
|
16 |
PR-OUT |
視頻 PR 信號 |
|
17 |
GND |
電源地 |
|
18 |
DC12V |
12V 電源輸入 |
|
19 |
DC12V |
12V 電源輸入 |
|
20 |
DC12V |
12V 電源輸入 |
|
21 |
DC12V |
12V 電源輸入 |
|
22 |
GND |
電源地 |
|
23 |
DC12V |
12V 電源輸入 |
|
24 |
GND |
電源地 |
