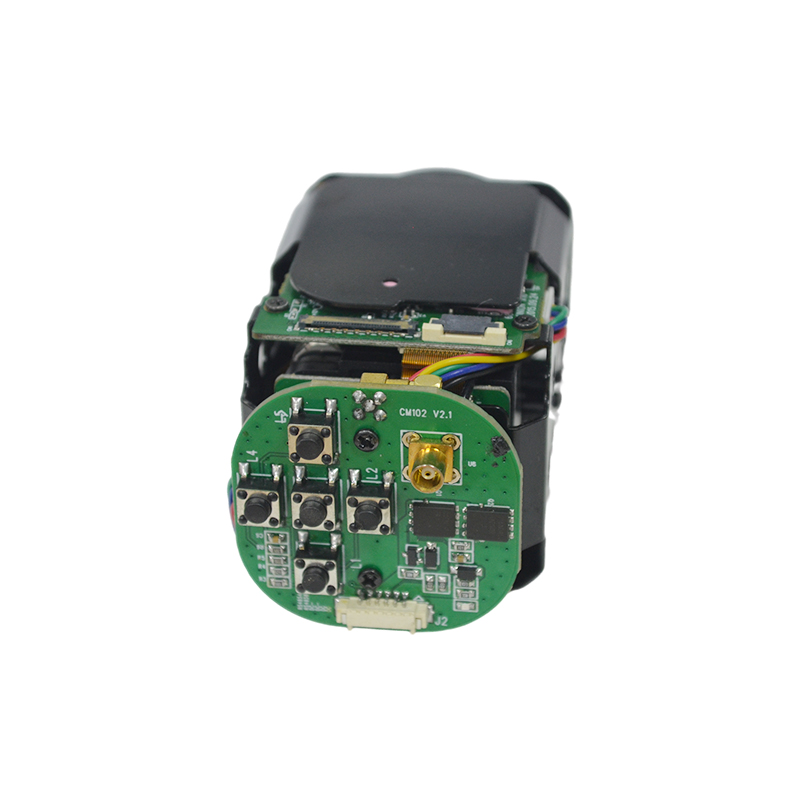

產品介紹
1， 同時支持RS485接口 一個RS232-TTL指令透?jìng)? 網絡輸出，報警輸入，輸出，音頻輸入，輸出，CVBS輸出
2， 控制協議支持：SONY VISCA，PELCO-P ,PELCO-D可選擇

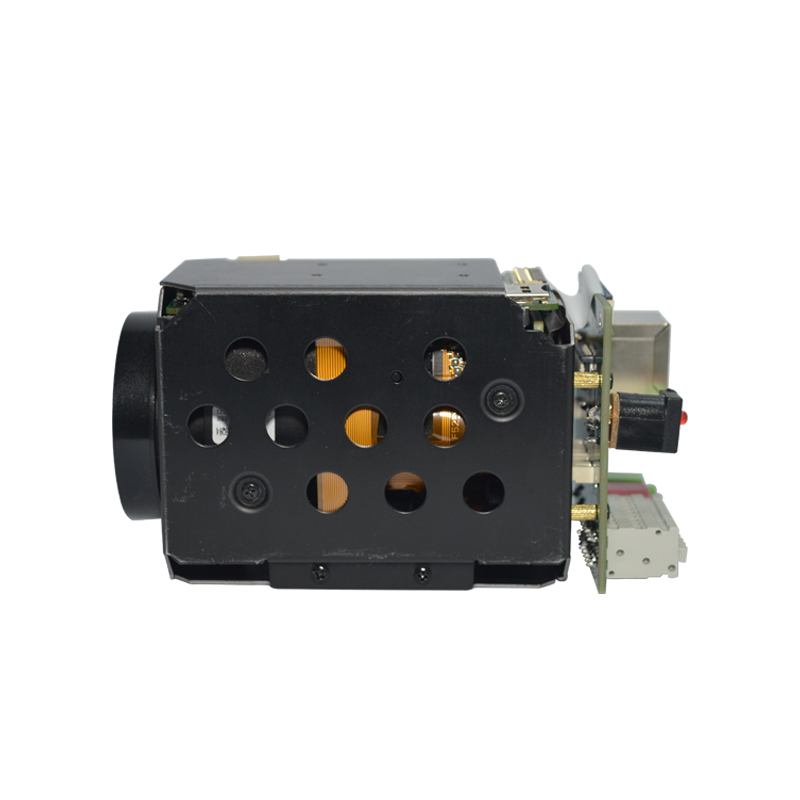

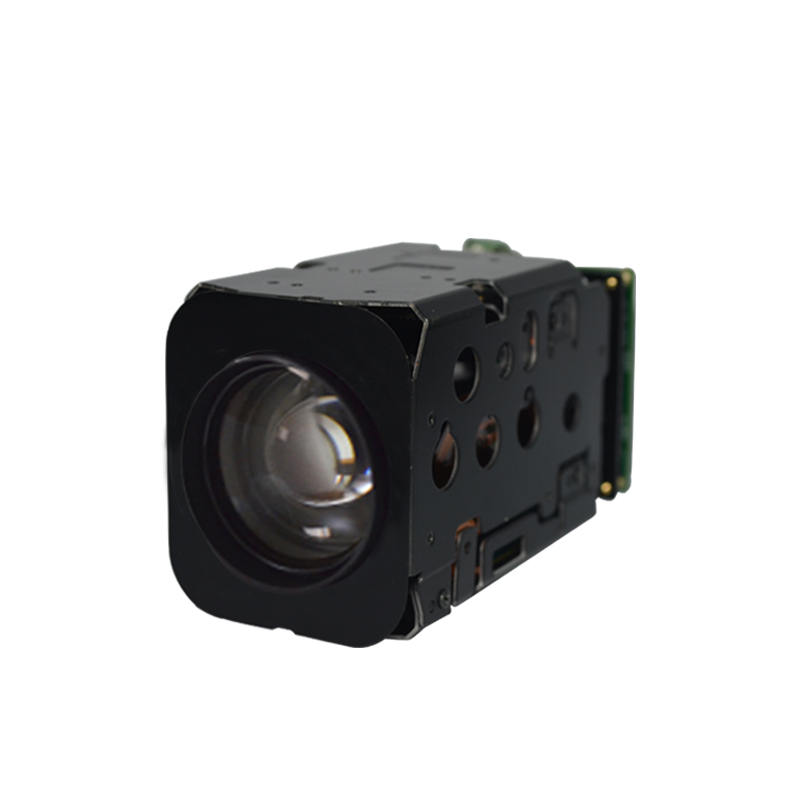

3， 相機支持接入海康威視DS-2ZMN系列機芯及其協議的各種國產攝像機的接入
4， 尺寸大小：50MM*56MM
5， 中間定位孔:24*36 孔徑2MM
產品參數
|

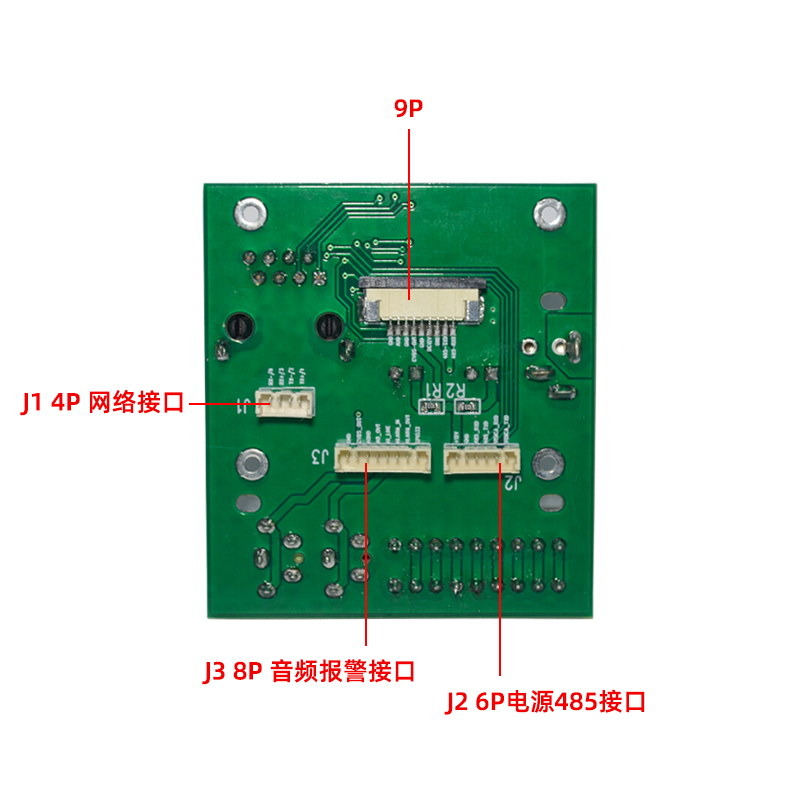

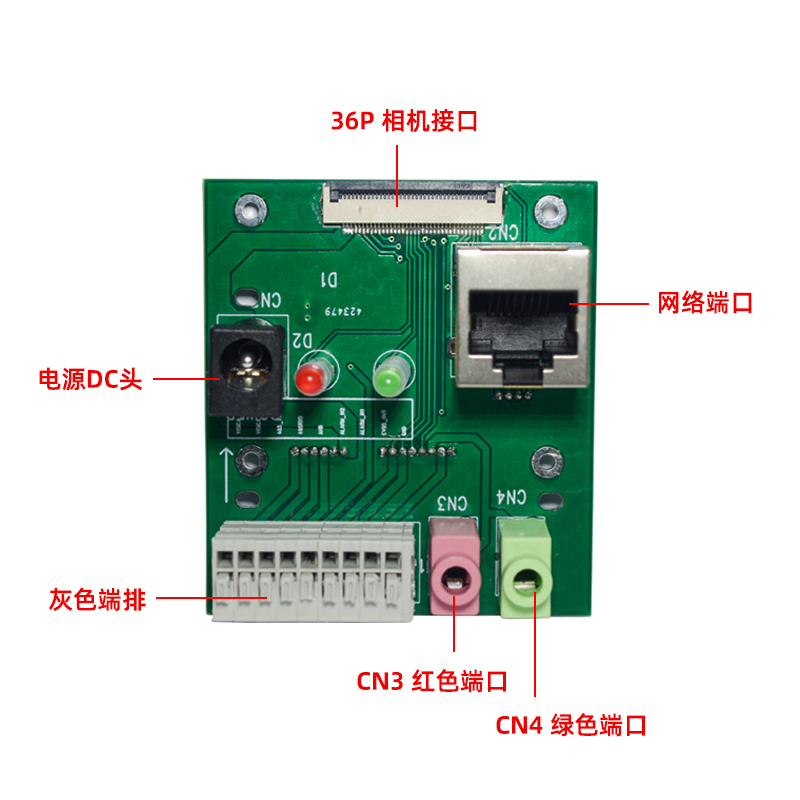

表1 接口功能介紹表 |
||
|
序號 |
接口名稱 |
說明 |
|
1 |
電源DC頭 |
12V電源輸入 |
|
2 |
網絡端口 |
網絡線接入端口 |
|
3 |
CN4綠色端口 |
音頻輸出端口 |
|
4 |
CN3紅色端口 |
音頻輸入端口 |
|
5 |
灰色端排 |
從左往右依次為1-9腳，針腳定義見表2 |
|
6 |
36P端子 |
連接機芯 |
|
7 |
9P端子 |
從左往右依次為1-9腳，針腳定義見表3 |
|
8 |
J1 4P 網絡接口 |
從右往左依次為1-4腳，針腳定義見表4 |
|
9 |
J3 8P 音頻報警接口 |
從右往左依次為1-8腳，針腳定義見表5 |
|
10 |
J2 6P 電源485接口 |
從左往右依次為1-6腳，針腳定義見表6 |
|
表2 灰色端排 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
VISIC-TXD |
|
|
2 |
VISIC-RXD |
|
|
3 |
485-TXD |
攝像機串口發送 |
|
4 |
485-RXD |
攝像機串口接收 |
|
5 |
AHD |
AHD信號輸出 |
|
6 |
ALM-OUT |
報警信號輸出 |
|
7 |
ALM-IN |
報警信號輸入 |
|
8 |
CVBS |
CVB信號輸出 |
|
9 |
GND |
電源地 |
|
表3 9P端子 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
485-RXD |
攝像機串口接收 |
|
2 |
485-TXD |
攝像機串口發送 |
|
3 |
GND |
電源地 |
|
4 |
DC12V |
電源12V |
|
5 |
GND |
電源地 |
|
6 |
CVBS-OUT |
CVB信號輸出 |
|
7 |
GND |
電源地 |
|
8 |
AHD |
AHD信號輸出 |
|
9 |
GND |
電源地 |
|
表4 4P 網絡接口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
TX+ |
|
|
2 |
TX- |
|
|
3 |
RX+ |
|
|
4 |
RX- |
|
|
表5 J3 8P 音頻報警接口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
NC |
NC |
|
2 |
ALM-OUT |
報警信號輸出 |
|
3 |
ALM-IN |
報警信號輸入 |
|
4 |
ALINE-IN |
音頻信號輸入 |
|
5 |
ALINE-OUT |
音頻信號輸出 |
|
6 |
音頻接口座 |
音頻接口座 |
|
7 |
CVBS-OUT |
CVB信號輸出 |
|
8 |
GND |
電源地 |
|
表6 6P 電源485接口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
DC12V |
電源12V |
|
2 |
GND |
電源地 |
|
3 |
485-RXD |
攝像機串口接收 |
|
4 |
485-TXD |
攝像機串口發送 |
|
5 |
VISIC-TXD |
|
|
6 |
VISIC-RXD |
|
