引言：光學鏡頭的性能直接影響成像質量，從焦距精度到MTF曲線，光學鏡頭的成像質量由以下核心參數共同定義——唯有通過精準測試方法，才能構筑起工業級鏡頭的質量防線。

檢測邏輯框架

    外觀→光學參數→機械參數→綜合報告
測試流程：外觀檢查→焦距→MTF→視場角→其他→尺寸→報告

核心檢測技術詳解

一、焦距（Focal Length）

1.基本概念：焦距是鏡頭主點到焦點的距離，決定了成像比例和視場角。長焦距鏡頭視場角小，適合遠距離拍攝；短焦距鏡頭視場角大，適合廣角場景。

2.測試方法及儀器：

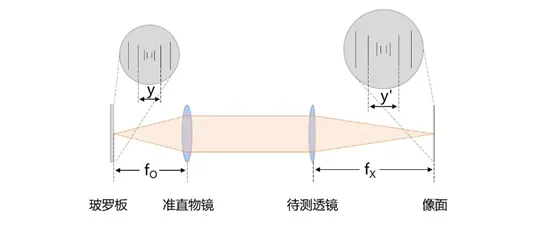

l 定焦距平行光管法?：平行光管是一種能發射平行光束的精密光學儀器，它有一個質量優良的準直物鏡Lo，其焦距是經過精確測定的。在平行光管內物鏡的焦平面上有一塊表面上刻有多組標準線對的透明玻璃板，稱為玻羅板。照明玻羅板，玻羅板上每點發出的光束經物鏡后轉變?yōu)槠叫泄馐?。平行光束?jīng)待測透鏡后成清晰像于目鏡的分劃板上，只需測出玻羅板線對的像高，即可算出待測透鏡的焦距。原理圖如下：

玻羅板某一線對的間距y和平行光管物鏡的焦距fo是已知的，由玻羅板發出的光經平行光管物鏡Lo后成為平行光，該光束經待測透鏡Lx后成像在其焦平面上，使用測微目鏡測出珀羅板像上同一線對的間距y'，則待測透鏡焦距fx可由如下公式計算得出：

l 儀器：平行光管+分辨率板

二、光學后焦（Back Focal Length, BFL）

1.基本概念：后焦指鏡頭最后一個鏡片表面頂點到像方焦點的距離，影響系統裝配精度。調焦時后焦會變化，需確保與傳感器靶面匹配。

2.測試方法：

l 激光干涉法：通過干涉儀測量鏡片到焦點的光程差，精度達微米級。

l 機械測距法：使用高精度測距儀（如千分尺）直接測量物理距離，適用于量產檢測。

3.儀器：

l Keyence激光干涉儀（高精度微米級測量）

l Mitutoyo千分尺（機械式快速檢測）

三、F/#（F-number, Fno）

1.基本概念：F數為焦距與入瞳直徑的比值（F/# = f/D），決定通光量和景深。F/#越小，通光量越大，景深越淺。

2.測試方法：

l 入瞳直徑測量：通過光學孔徑測量儀獲取入瞳直徑，結合已知焦距計算F/#。

l 光通量標定：使用積分球和光度計測量不同F(xiàn)數下的光通量衰減曲線。

3.儀器：

l Edmund Optics孔徑測量儀（高精度入瞳直徑測量）

l Labsphere積分球系統（光通量標定）

四、MTF（Modulation Transfer Function）

1.基本概念：MTF表征鏡頭分辨率和對比度傳遞能力，以空間頻率（線對/毫米）為橫坐標，對比度保留率為縱坐標。截止頻率越高，分辨率越優。

2.測試方法：

l 正弦靶標法：拍攝不同空間頻率的正弦條紋靶標，分析對比度衰減。

l 刀口掃描法：通過刀口邊緣擴散函數（ESF）計算MTF曲線，適用于大視場鏡頭。

3.儀器：

l MTF傳函測試儀： (Modulation Transfer Function Tester)是一種用于評估相機鏡頭模糊度和解析度的測試設備。MTF測試儀可測量圖像中不同頻率的模糊程度，并圖示化鏡頭在不同頻率下的分辨能力。

l 刀口儀、干涉儀（輔助測量像差）。

l 刀口儀+CCD相機（定制化測試）

五、視場角（Field of View, FOV）

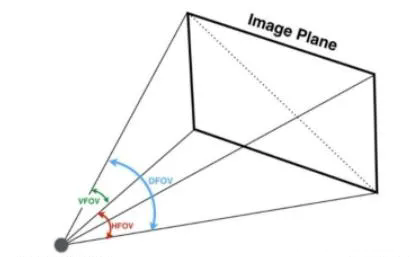

1.基本概念：視場角是鏡頭能覆蓋的最大物方角度，由焦距和傳感器尺寸決定，分為水平（HFOV）、垂直（VFOV）和對角（DFOV）。

2.測試方法：

l 量角器法：使用帶刻度的量角器面板，通過圖像分析計算視場角。

l 三角函數法：測量鏡頭到標板距離及標板尺寸，代入如下公式計算。

DFOV=2arctan( D/2f)

    其中D為傳感器對角線長度。

3.儀器：

l Opto Engineering視場角測試儀（集成量角器與圖像處理）

l 激光測距儀+標尺（手動測量）

六、外觀檢測

1.基本概念：

l 包括鏡片表面劃痕、鍍膜損傷、裝配瑕疵等，直接影響光學性能和可靠性。

2.測試方法：

l 光學顯微鏡檢查：高倍顯微鏡觀察鏡片表面缺陷。

l 自動化視覺檢測（AOI）：工業相機+AI算法自動識別劃痕、氣泡等，。

3.儀器：

l Olympus MX63工業顯微鏡（手動檢測）

l Cognex視覺檢測系統（自動檢測）

七、外形尺寸測試

1.基本概念：

l 包括鏡頭總長、法蘭距、螺紋規格等機械尺寸，確保與鏡頭底座or相機接口兼容。

2.測試方法：

l 三坐標測量儀（CMM）：高精度測量關鍵尺寸，公差±0.01mm。

3.儀器：

l 三坐標測量儀（精密機械尺寸測量）

八、其他關鍵參數測試

1.畸變：通過桶形/枕形畸變測試卡或圖像處理軟件分析。

2.色差：使用分光光度計測量不同波長光的透過率差異。

3.透光率：分光光度計測試軸上和軸外透光率。

總結：

    光學鏡頭檢測需結合傳統儀器與智能化技術（如機器視覺、AI算法），以提升效率與精度。通過上述方法，可較為全面評估鏡頭性能，確保出廠質量符合設計要求。另實際生產中還需考慮環境適應性測試（如溫濕度、振動），并遵循國際/國家標準。
