噪聲分析與圖像傳感器生產

來源:深圳市凱茉銳電子科技有限公司2025-01-09

什么是1/f噪聲和random telegraph 噪聲,為什么在圖像傳感器生產中,測量這兩種噪聲尤為重要呢?

1/f噪聲也叫粉色噪聲,或者閃爍噪聲,它是一個與頻率成反比的噪聲信號,所以記作1/f;

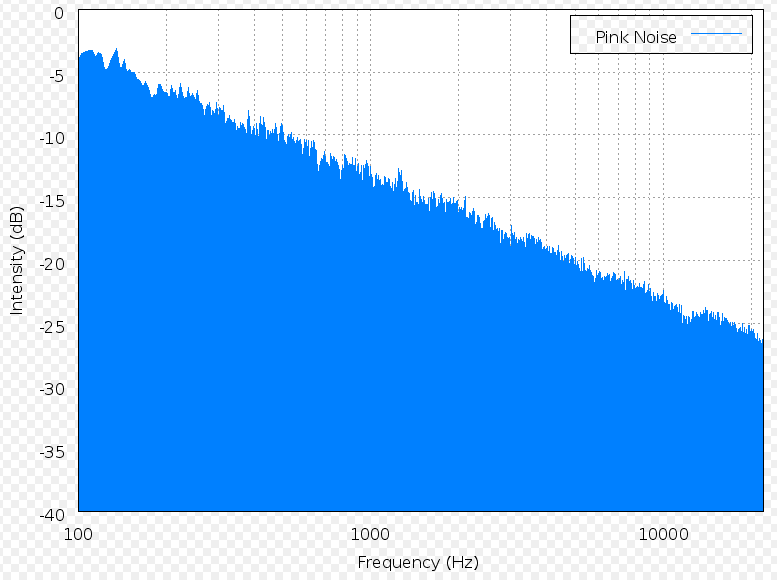

由上圖可以看出,1/f噪聲隨著頻率升高而減少。在有限頻寬內,1/?噪聲以3dB每倍頻程衰減,因此在高頻段就不會有1/?噪聲出現。(而白噪聲在每赫茲上都有相同能量。)

所以1/f噪聲是一種低頻噪聲,從人類視覺的圖像質量角度來說,對這種低頻噪聲尤其討厭,而高頻噪聲反而會在視覺上可以起到一點提高清晰度的作用,所以圖像傳感器廠家要盡量地壓低1/f噪聲。

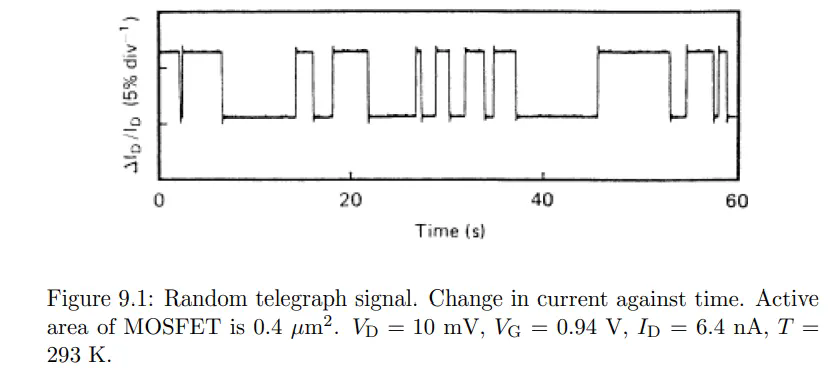

Random Telegraph 噪聲,也有的叫Random Telegraph Signal(RTS)噪聲。這種噪聲的形態像電報信號,在時間軸上高高低低變化,所以叫隨機電報信號噪聲。


它不是在所有像素上均勻分布,而是在有的像素上高一些,有的像素上低一些,體現出空間上的非均勻性,這一點也在圖像質量上尤為可惡。

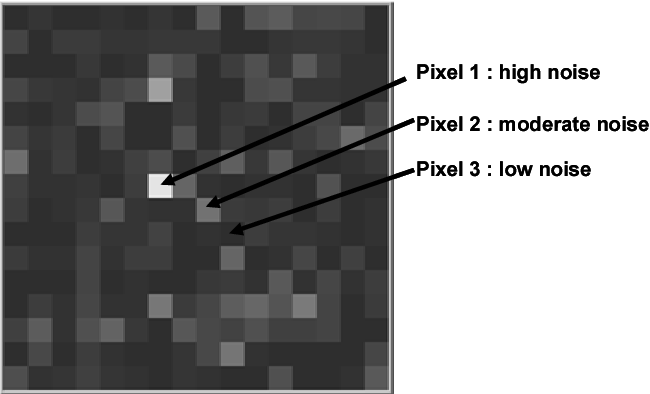

從下圖可見,不同level的RTS噪聲,會導致pixel 1,2,3的亮度差異。


RTS與半導體的生產工藝有關,也就是有的pixel在工藝上有瑕疵,它的RTS noise就會高。

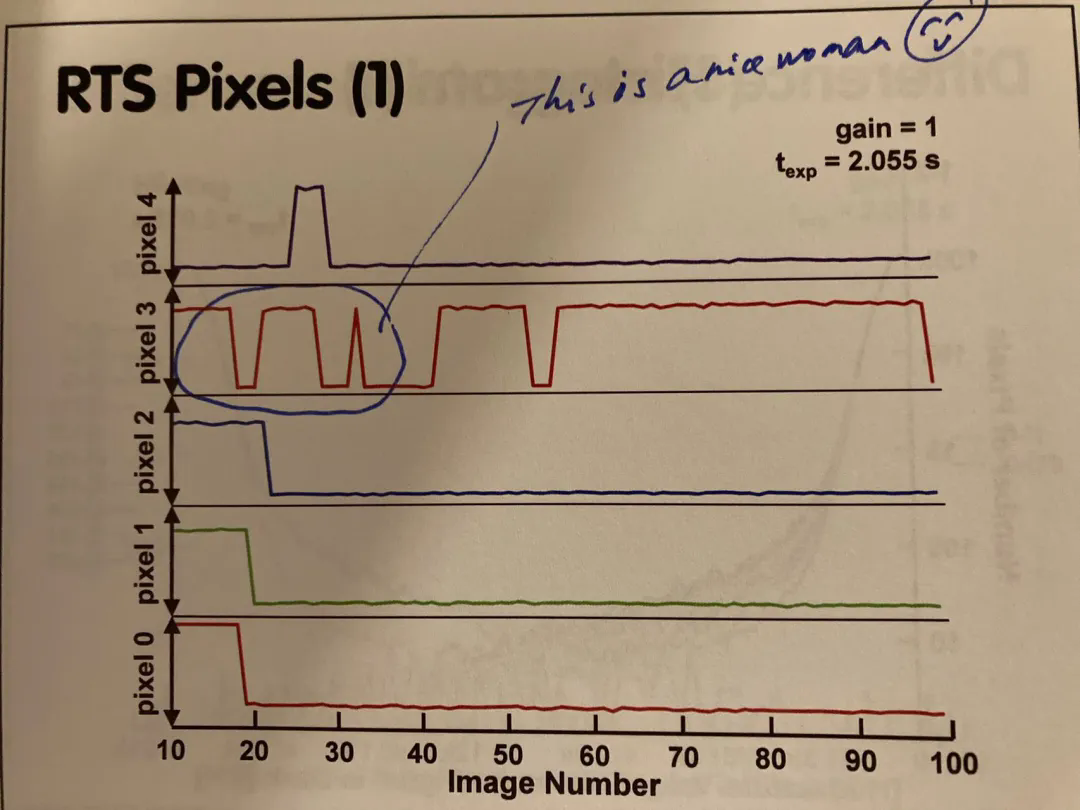

如下圖可以看到,pixel 3在時域上與其它像素呈現出的不同,像一個電報高高低低的信號,老師當年講解RTS噪聲時說,這個Pixel 3的曲線豐富,像一個nice woman.


但是從圖像質量來說這個RTS pixel就非常不nice,我們?cè)谧鰏ensor 特征分析的時候,就要找出這個傳感器上到底有多少RTS pixel,他們的具體位置,以及時域特征,這樣才可以從圖像傳感器的生產工藝上去檢討以提高產品的圖像質量。

現在的cmos 圖像傳感器像素尺寸越來越小,工藝的控制也就更難,可想而知對sensor的信號有效測量才能保證可靠的工藝控制。
