先普及一個動態范圍取值的概念，例如動態范圍是120 dB的的話，也就是相機能識別的最亮部分和最暗部分的照度之比為1 000 000：1，即106 : 1。

106 : 1對應的值為120 dB，行業定義的寬動態比值公式：

dB = 20 log (最亮部分照度 [lx] / 最暗部分 [lx] )

換算成：

20log(1 000 000/1)=20 X 6=120dB

最近在對比IMX334與IMX678的差異的時候，發現IMX678的HDR上面有一項不同的技術，即clear HDR。

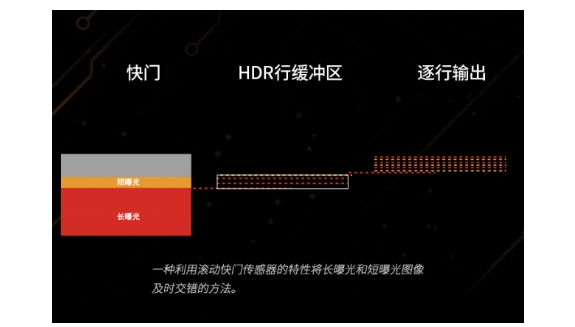

之前一直接觸的HDR比較多的是DOL HDR（Digital-Overlap High Dynamic Range），能夠利用滾動電子快門的特點，讓曝光與讀出交織進行從而實現“準同時”曝光。

圖像傳感器將先拍攝1張曝光時間較短的圖像來匹配亮處，再拍攝1張曝光時間較長的圖像來匹配暗處，并對它們進行重疊合成以實現HDR。

但是由于2張圖像存在細微的時間差，因此，在拍攝高速運動的被攝體時，有時會發生運動部位出現輪廓模糊或顏色變化等偽影現象。     而且，DOL模式的HDR合成，一般在ISP 層面進行，所以會消耗主芯片的性能。     而Clear HDR原理是，圖像傳感器會同時拍攝用于匹配亮處的低增益圖像和用于匹配暗處的高增益圖像，然后再進行圖像的重疊合成。

采用這種方法可同時獲取2張圖像，因此，即使是拍攝高速運動的被攝體，也能獲得沒有色差等偽影的圖像。所以該功能非常適合交通監控及行車記錄儀等需要拍攝高速移動被攝體的應用，尤其是過隧道的時候。

DOL HDR與clear HDR的差異：

1）DOL模式下，sensor分時采集兩幀，一幀長曝光+一幀短曝光。

2）clear模式下，sensor同時采集兩幀，一幀亮處低增益+一幀暗處高增益。

按照索尼的官方說法“要形成最終圖像，需要通過相機對這些輸出的圖像進行合成。IMX585在啟用Clear HDR功能時，可在內部進行合成?！?/p>

IMX678的datasheet有關starvis 2的介紹：

STARVIS 2 is a registered trademark or trademark of Sony Group Corporation or its affiliates. The STARVIS 2 is back-illuminated pixel technology used in CMOS image sensors for security camera applications. It features a sensitivity of 2000 mV or more per 1 μm2 (color product, when imaging with a 706 cd/m2 light source, F5.6 in 1 s accumulation equivalent). It also has a wide dynamic range (AD 12 bit)of more than 8 dB compared to STARVIS for the same pixel size in a single exposure, and achieves high picture quality in the visible light and near infrared light regions.

翻譯一下，IMX678動態范圍比IMX334高8 dB。

現在IMX334逐漸退市了，看IMX678結合ISP，發揮clear HDR的STARVIS 2級別圖像傳感器的優勢。
