產品介紹

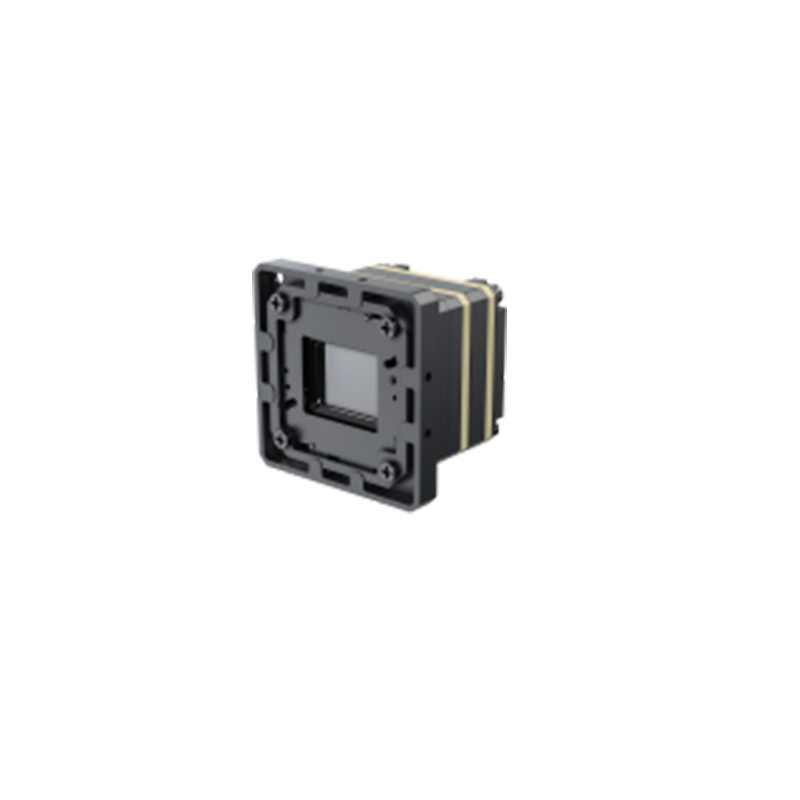

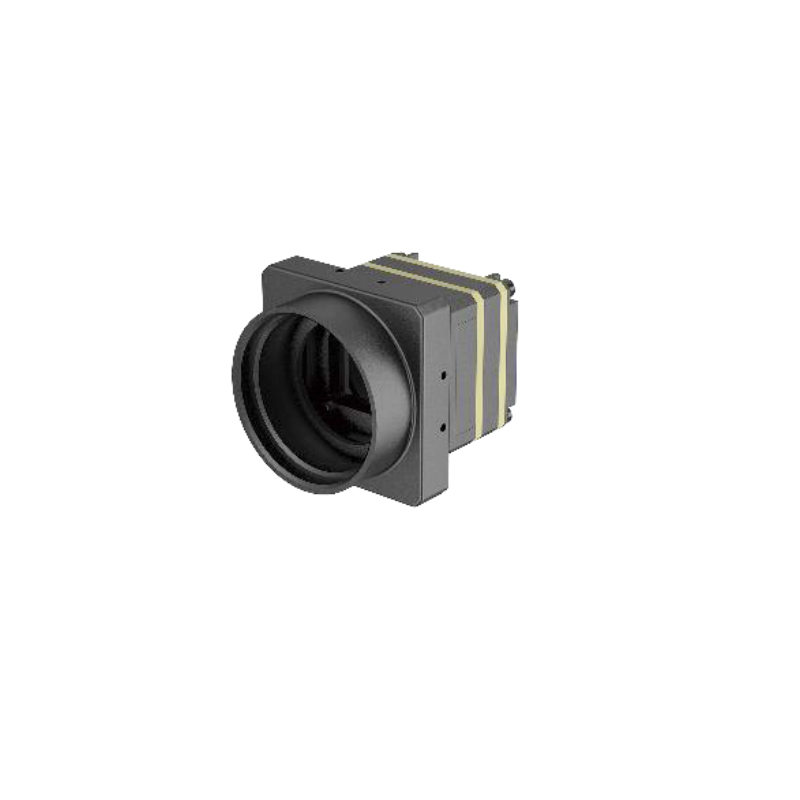

HM-TM53-10RG/UT
【功能特性】
高靈敏度氧化釩非制冷探測器，支持384 × 288分辨率
支持全屏測溫
支持標準UVC協議
支持2擋測溫范圍：-20 ℃~150 ℃和100 ℃~550 ℃
測溫精度：±2 ℃或者讀數±2%（取最大值）
支持熱成像探測器防灼傷功能
機型設計小巧，便于集成
【應用場景】
無人機吊艙集成、智能裝備集成等。
產品參數
規格參數 | |
熱成像 | |
傳感器類型 | 氧化釩(VOx)微測輻射熱計 |
最大圖像尺寸 | 384 × 288 |
像元尺寸 | 12 μm |
響應波段 | 8~14 μm |
NETD（噪聲等效溫差） | ≤40 mK (@25 °C, F#1.0) |
MRAD（空間分辨率） | 1.2 |
熱成像鏡頭焦距 | 9.7 mm |
視場角 | 26.46°(H) ×19.81°(V), 33.19°(D) |
最小聚焦距離 | 2 m |
最大光圈值 | F1.0 |
幀頻 | 50 Hz 可配置 |
圖像顯示 | |
顯示分辨率 | 384 × 288 |
亮度調節 | 支持 |
偽彩模式 | 支持白熱、黑熱、融合1、彩虹、融合2、鐵紅1、鐵紅2等15種模式 |
對比度調節 | 支持 |
系統功能 | |
接口 | USB 2.0 FPC接口 |
系統參數 | |
存儲溫度 | -45 °C~75 °C |
存儲濕度 | ＜90% RH |
振動沖擊 | 振動：正弦振動，20 m/s2，3軸向 |
工作溫度 | -40 °C~70 °C（-20 °C~60 °C精確測溫） |
重量 | ≤22 g |
尺寸 | 29.8 mm×20 mm×20 mm |
功率 | ≤0.6 W |
電源輸入 | DC 5V |
測溫功能 | |
測溫規則 | 支持10個區域、10個點、1個線測溫規則 |
數據輸出 | 支持全屏溫度數據輸出 |
測溫范圍 | -20 °C~150 °C和100 °C~550 °C |
測溫距離 | 目標物最遠測溫距離（以0.1 × 0.1 m為準）：15 m |
測溫精度 | ±2 °C或者讀數的±2%（取較大值） |
