產品介紹

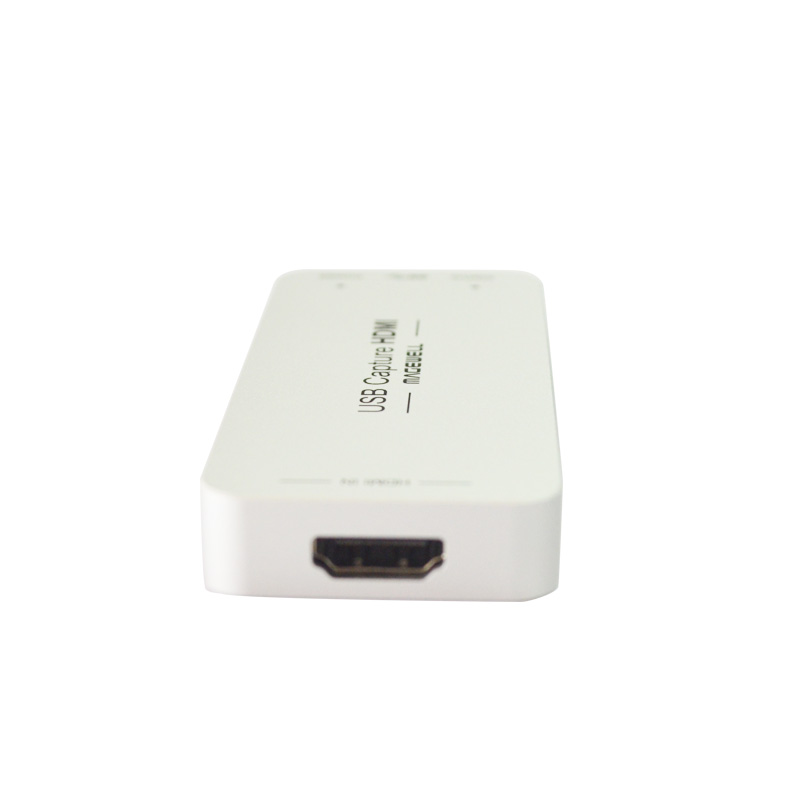

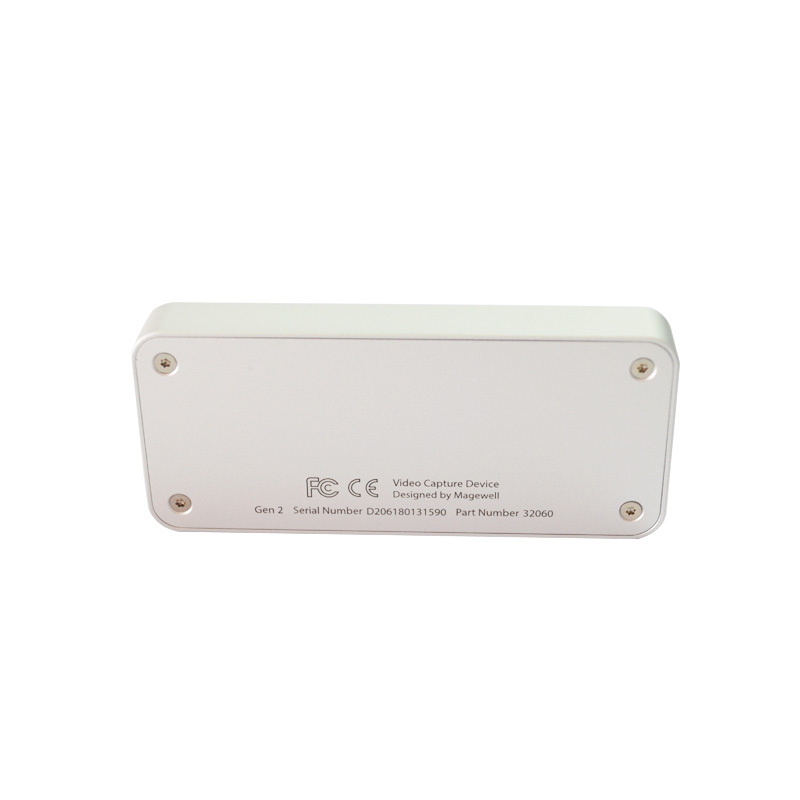

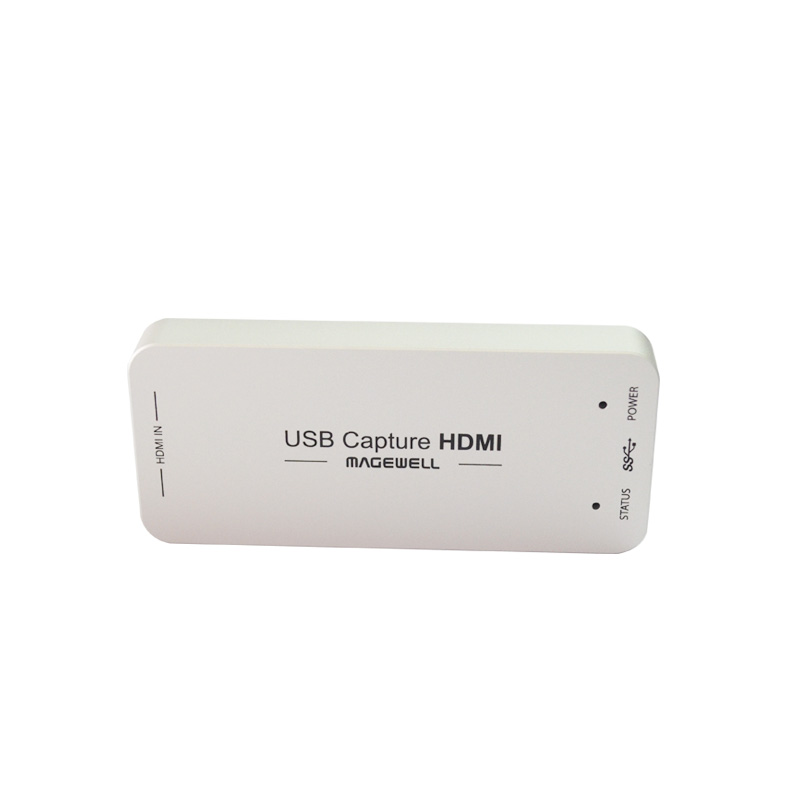

USB Capture HDMI GEN2 采集棒 3.0盒卡二代XI100DUSB-HDMI
產品參數
|
USB Capture HDMI GEN2采集棒 3.0盒卡二代XI100DUSB-HDMI |
|
|
支持的操作系統 |
Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64) Linux (Ubuntu 12.04–16.10, CentOS 7) OS X 10.9–10.11 macOS 10.12 Chorme OS |
|
支持的 APIs
|
Windows DirectShow Wave API/DirectSound/WASAPI Linux V4L2 ALSA OS X/macOS QuickTime AV Foundation |
|
支持的軟件
|
VLC VirtualDub OBS XSplit vMix VidBlaster Wirecast Microsoft Media Encoder Adobe Flash Media Encoder 任何其它使用 DirectShow, V4L2, QuickTime,AV Foundation 編程接口的 編碼或流媒體軟件 |
|
輸入接口 |
HDMI DVI-D 1.0 HDMI 1.4a |
|
主機接口 |
USB 3.0 兼容 USB 2.0 兼容 USB 3.1 Gen 1 |
|
輸入特性 |
輸入視頻最高支持 2048×2160 分辨率 |
|
HDMI 信號相關的特性 |
165MHz HDMI接收器 自適應 HDMI均衡器， HDMI傳輸距離最長可達 30 米 支持自定義的 EDID 支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息 支持全比色法 支持 8/10/12-bit 色彩深度 支持 RGB 4:4:4， YCbCr 4:4:4， YCbCr 4:2:2 的色彩采樣 支持 2 通道的 ISC60958 標準的音頻流 支持提取音頻格式信息和通道狀態數據 支持提取視頻時序信息 支持提取 3D 格式信息 支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式 |
|
采集格式 |
采集信號分辨率最高可支持 2048×2160 像素 采集幀率最高可支持 120fps (實際采集幀率可能會受限于 USB 帶寬及 內部工作頻率, 在 Intel USB 3.0 控制器上典型采集幀率如下) 1920×1080 YUY2 采集最高可達 75fps 1920×1080 RGB24 采集最高可達 60fps 支持 4:2:2 8-bit 采集格式: YUY2, UYVY 支持 4:4:4 8-bit 采集格式: RGB24, RGB32 默認為 YUY2 采集格式, 可通過 USB Capture Utility 設置更多的采集格式 |
|
視頻處理功能
|
視頻處理流水線處理帶寬可達 160M 像素/s 視頻剪裁 視頻縮放 視頻去隔行 兩場行交錯 兩場混合 僅頂場 僅底場 視頻寬高比變換 自動或手動選擇輸入視頻寬高比 自動或手動選擇采集視頻寬高比 三種寬高比變換模式: 忽略 (各向異性)、剪裁、填充 (上下或左右填充黑邊) 視頻色彩空間轉換 自動或手動選擇輸入色彩空間和量化范圍 自動或手動選擇采集色彩空間、量化范圍和飽和度范圍 支持 RGB、YCbCr 601、YCbCr 709色彩空間 支持有限或完整的量化范圍 支持有限、完整和擴充色域的飽和范圍 視頻幀率變換 畫面上下翻轉或左右鏡像 |
|
一機多設備
|
支持同一個系統中接入多個 USB 設備 可通過 USB Capture Utility 將設備設置為以序列號作為系統中顯示的設備名稱 |
|
SDK |
USB Capture SDK 提供獲取信號狀態、設置采集選項等功能 |
|
固件升級 |
在同一系統中的多個設備可以同時升級 |
|
LED 指示燈 |
LED 燈的狀態顯示了每一路的工作狀態: 空閑，輸入信號已鎖定，內存錯誤或 FPGA 配置錯誤 |
|
尺寸 |
92.2mm (長) x 40.2mm (寬) x 12.3mm (高) |
|
配件
|
USB 3.0連接線 |
|
功耗 |
5V 電源的最大電流: ~0.5 A 最大功耗：~2.5 W |
|
工作環境 |
操作溫度：0 到 50 攝氏度 保存溫度：–20 到 70 攝氏度 相對濕度：5% 到 90% (非冷凝狀態) |
