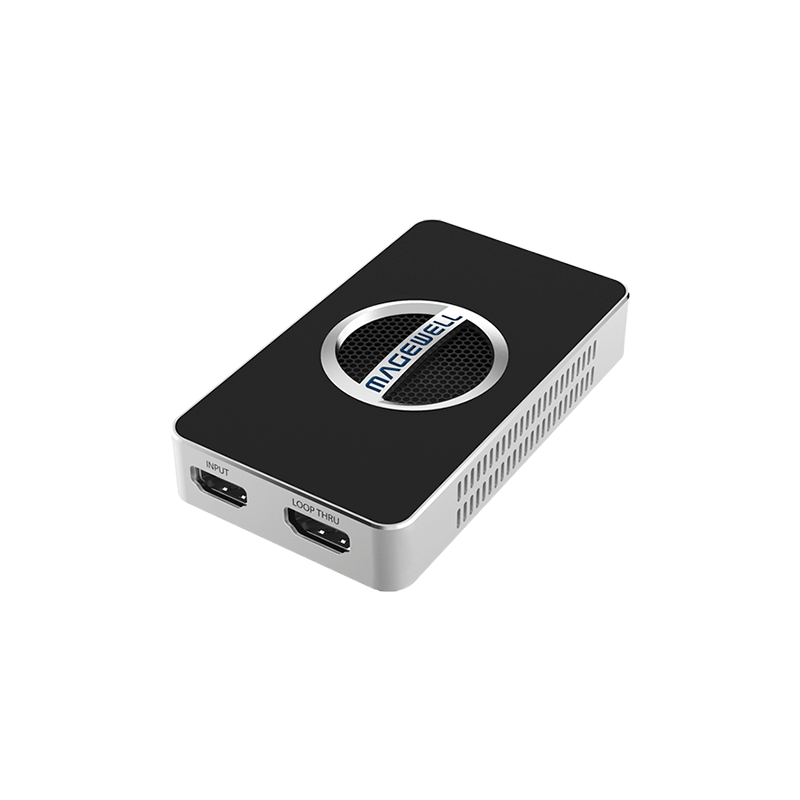

4K-HDMI USB高清視頻采集卡 帶環出

支持的操作系統

Windows

Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)

Linux (支持 x86，x64 & ARM 架構)

Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64)

CentOS 6.5/7 (x86 & x64)

Fedora 25/26/27 (x86 & x64)

Red hat 6.5 及以上 (x86 & x64)

其他內核版本大于等于 2.6.35 的 Linux 系統

Mac

OS X 10.9/10.10/10.11

macOS 10.12/10.13

Chrome OS

推薦的操作系統（已測試）

Windows

Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

Linux

Ubuntu 12.04/14.04/16.04 (x86 & x64)

Ubuntu 17.04/17.10/18.04 (x64)

CentOS 6.5/7.2 (x86 & x64)

Fedora 25/26 (x64)

Red hat 6.5 (x86 & x64)

Mac

OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4

macOS 10.12/10.13.2/10.13.3

支持的 APIs

Windows

DirectShow

Wave API/DirectSound/WASAPI

Linux

V4L2

ALSA

OS X/macOS

QuickTime

AV Foundation

支持的軟件

VLC

VirtualDub

OBS

XSplit

vMix

VidBlaster

Wirecast

Microsoft Media Encoder

Adobe Flash Media Encoder

任何其它使用 DirectShow, V4L2, QuickTime, AV Foundation 編程接口的編碼或流媒體軟件

輸入接口

HDMI

DVI-D 1.0

HDMI 1.4

HDMI 2.0

3.5mm 插孔

麥克風接口

主機接口

USB 3.0

兼容 USB 2.0

兼容 USB 3.1 Gen 1

輸出接口

3.5mm 插孔

耳機接口

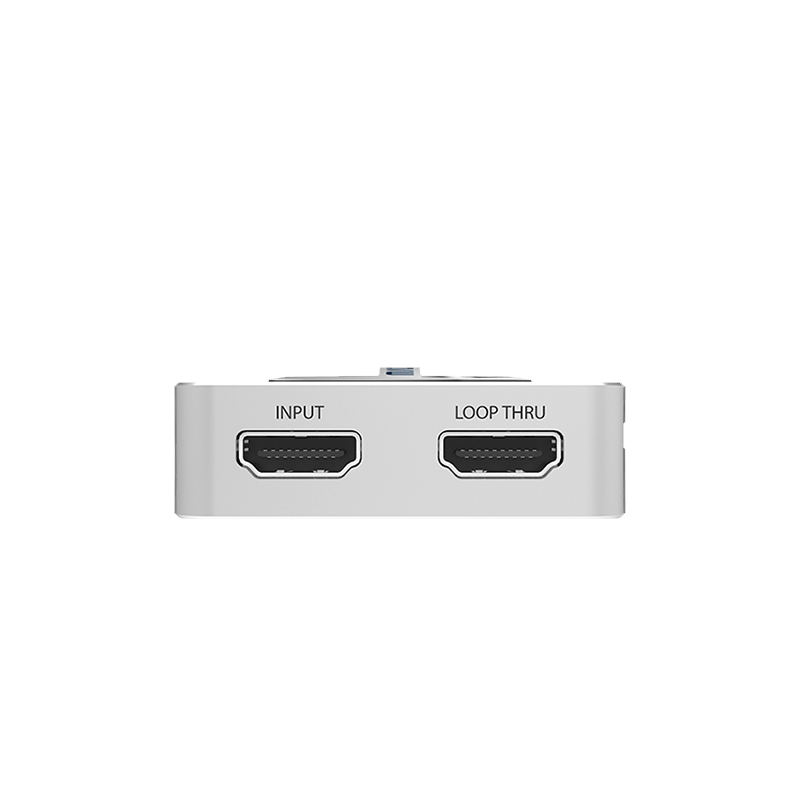

環出接口

HDMI

DVI-D 1.0

HDMI 1.4

HDMI 2.0

輸入特性

輸入視頻最高支持 4096x2160 分辨率

HDMI 信號相關的特性

600MHz HDMI 接收器

自適應 HDMI 均衡器

支持自定義的 EDID

支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息

支持全比色法

最高支持 4096x2160 4:4:4 60fps 輸入信號

支持 2 通道的 IEC60958 標準的音頻流

支持提取音頻格式信息和通道狀態數據

支持提取視頻時序信息

支持提取 3D 格式信息

支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式

模擬音頻功能

分離 HDMI 中的音頻并通過 3.5mm 耳機接口輸出

可采集 3.5mm 輸入的麥克風音頻

集成 USB 聲卡功能，可通過 3.5mm 耳機接口回放，并可環回錄制本機回放內容

采集格式

采集分辨率最高可支持 4096x2160 像素

采集幀率最高可支持 120fps (實際采集幀率可能會受限于 USB 帶寬及內部工作頻率, 在 Intel USB 3.0 控制器上典型采集幀率如下)

1920x1080 YUY2 采集最高可達 90fps

3840x2160 NV12 采集最高可達 30fps

支持 4:2:0 8-bit 采集格式: NV12, I420 (最高 4096x2160)

支持 4:2:2 8-bit 采集格式: YUY2, UYVY (最高 4096x2160)

支持 4:4:4 8-bit 采集格式: RGB24, RGB32 (最高 2048x2160)

默認為 YUY2, NV12 采集格式, 可通過 USB Capture Utility 設置更多的采集格式

視頻處理功能

視頻處理流水線處理帶寬可達 640M 像素/s

視頻剪裁

視頻縮放

視頻去隔行

兩場行交錯

兩場混合

僅頂場

僅底場

視頻寬高比變換

自動或手動選擇輸入視頻寬高比

自動或手動選擇采集視頻寬高比

三種寬高比變換模式: 忽略 (各向異性)、剪裁、填充 (上下或左右填充黑邊)

視頻色彩空間轉換

自動或手動選擇輸入色彩空間和量化范圍

自動或手動選擇采集色彩空間、量化范圍和飽和度范圍

支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空間

支持有限或完整的量化范圍

支持有限、完整和擴充色域的飽和范圍

視頻幀率變換

畫面上下翻轉或左右鏡像

一機多設備

支持同一個系統中接入多個 USB 設備

可通過 USB Capture Utility 將設備設置為以序列號作為系統中顯示的設備名稱

SDK

USB Capture SDK 提供獲取信號狀態、設置采集選項等功能

固件升級

在同一系統中的多個設備可以同時升級

LED 指示燈

LED 燈的狀態顯示了每一路的工作狀態:

呼吸：空閑

常亮：輸入信號已鎖定

滅：無輸入信號

閃爍：內存錯誤或 FPGA 配置錯誤

尺寸

98.1mm (長) x 56.8mm (寬) x 17mm (高)

配件

USB 3.0 連接線

功耗

5V 電源的最大電流: ~1.4A

最大功耗：~ 7W

工作環境

操作溫度：0 到 40 攝氏度

保存溫度：–20 到 70 攝氏度

相對濕度：5% 到 90% (非冷凝狀態)
