產品介紹

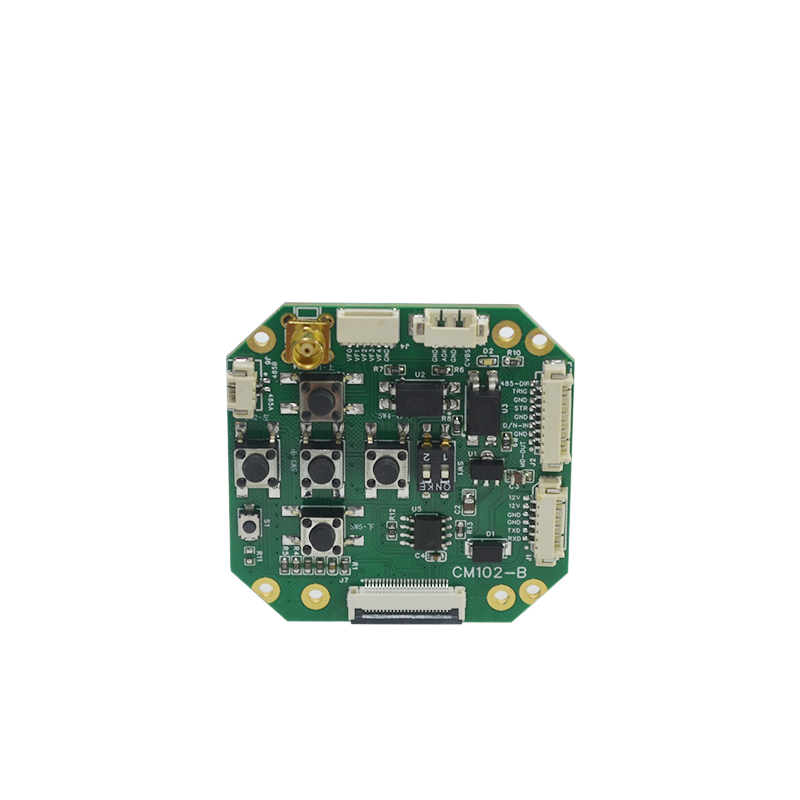

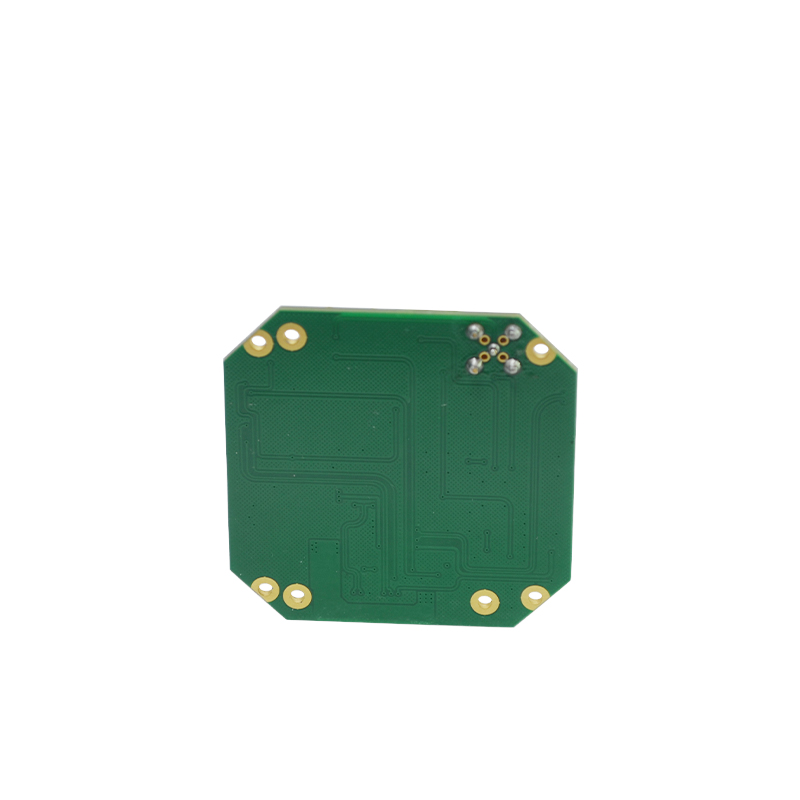

CM102-B
1、尺寸大?。?8mm*48mm
2、定位孔：孔徑2mm

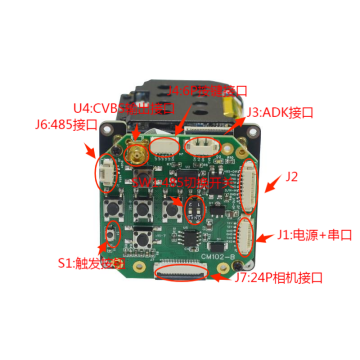

3、接口定義圖：
產品參數
表1 | 接口功能介紹表 | |
序號 | 接口名稱 | 說明 |
1 | J1：電源+串口 | 共 6 個針腳，從上往下依次為 1-6 號各引角定義見表 2 |
2 | J2 | 共 8 個針腳，從上往下依次為 1-8 號各引角定義見表 3 |
3 | J3：ADK接口 | 共 4 個針腳，從左往右依次為 1-4 號各引角定義見表 4 |
4 | J4：6P按鍵接口 | 外接6P按鍵板 |
5 | J6：485接口 | 共 2 個針腳，從上往下依次為 1-2 號各引角定義見表 5 |
6 | J7：24P相機接口 | 與相機連接的接口 |
7 | U4:CVBS輸出接口 | CVBS高清視頻輸出 |
8 | S1:觸發按鈕 | TIRG內部觸發按鈕 |
9 | SW1:485切換開關 | 開關打到ON位置485可用，串口不可用。開關打到1.2位置485不可用，串口可用。 |
